壓鑄模具的行位和斜頂介紹

鋁合金壓鑄件側壁有凹凸形狀、側孔和扣位時，模具開模頂出鋁合金壓鑄件前則須將側向型芯抽出，此機構稱行位。

膠件外側孔，需后模行位抽芯

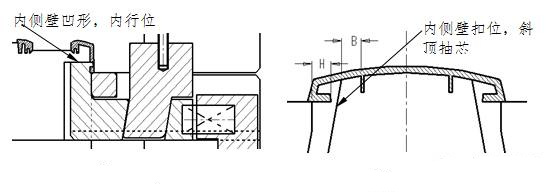

內側凹槽，若用斜頂出模，頂部開距不夠，須采用內行位

利用斜向頂出，頂出和抽芯同時完成的頂出機構稱斜頂。對膠件上需抽芯的部位，當行位空間不夠時，可利用斜頂機構完成。斜頂機構中，斜向頂出距離應大于抽芯距離(B>H)，防止頂出干涉。

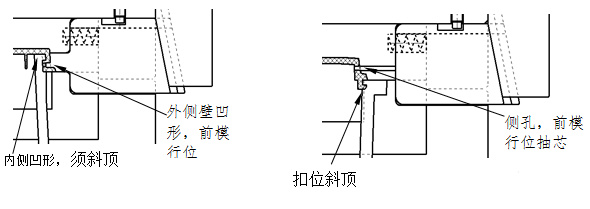

鋁合金壓鑄件內、外側壁都有凹形，內側有骨位阻礙和高度不夠原因，須對外側壁前模行位，內側壁斜頂出模。

鋁合金壓鑄件側孔周?chē)荒苡袏A線，側孔須前模行位抽芯，扣位斜頂出模。
